Kelių{0}}produktų blokų gamybos ekonomikos problemos sprendimas

Iššūkis bet kokiai blokų gamyklai yra paprastas: klientai nori įvairių tuščiavidurių trinkelių konstrukcijų, tačiau perkant visą kiekvienos konstrukcijos formą, reikia kapitalo ir sunaudojama sandėlio ploto. Kinijos gamintojai šią problemą išsprendė naudodami modulines formų sistemas, kurios atskiria išorinį rėmą nuo ertmių įdėklų.

UNIK gamina betoninių tuščiavidurių trinkelių trinkelių formas Quanzhou mieste, Fudziano valstijoje nuo 2010 m., eksportuodama į 28 šalis. Šiame puslapyje paaiškinama, kaip Kinijos liejimo formų gamintojai pertvarkė įrankių sąnaudas ir į ką pirkėjai turėtų atkreipti dėmesį pirkdami iš Kinijos.

Tradicinė tuščiavidurių klojimo formų problema

Įprastos liejimo formos yra{0}}vienos paskirties įrankiai. Forma, skirta 200x100 mm tuščiaviduriams klotuvams, negali pagaminti 225x112,5 mm klotuvo. Blokinėms gamykloms, aptarnaujančioms kelis klientus arba projektų tipus, tai reiškia, kad reikia įsigyti atskirą formą kiekvienam klotuvo dydžiui ir modeliui. Kiekvienai formai reikalingas atskiras išorinis rėmas, ertmės plokštės ir tvirtinimo detalės. Kaina greitai daugėja. Sandėliavimo vieta užpildyta sunkiais plieniniais rėmais, kurie didžiąją laiko dalį praleidžia nenaudodami.

Kinijos gamintojai pradėjo spręsti šį neefektyvumą kurdami įdėklų formų sistemas.

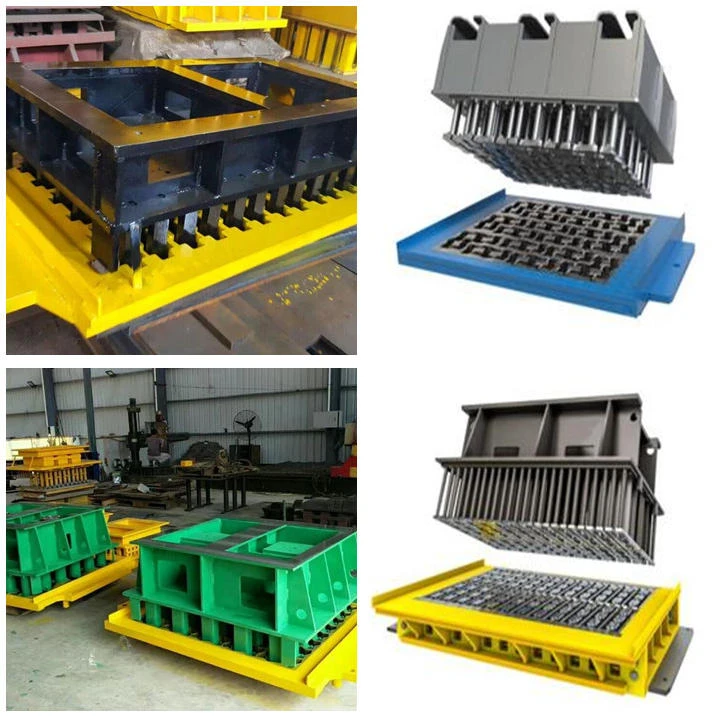

Kaip veikia įterpimo formų sistemos

Įterpimo formų sistema padalija formą į du komponentus:

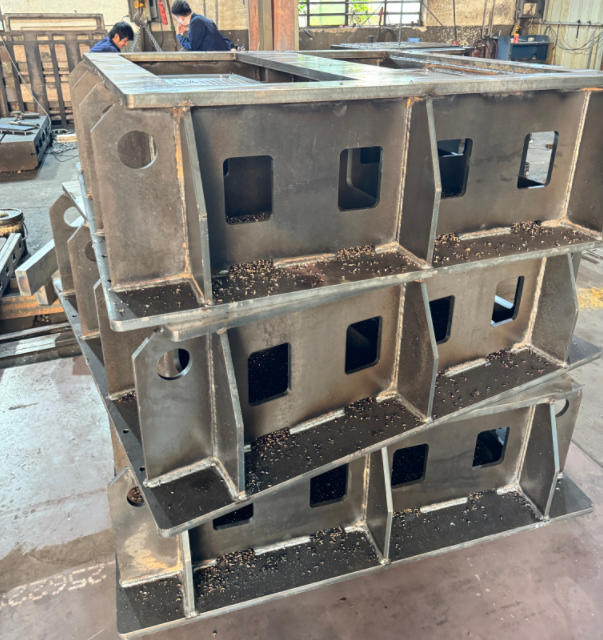

Išorinis rėmas– Nuolatinis plieninis korpusas, montuojamas ant blokinės mašinos. Šiame rėmelyje yra tvirtinimo sąsaja, išlyginimo kaiščiai ir vibracijos perdavimo konstrukcija. Vienas išorinis rėmas tarnauja visą mašinos eksploatavimo laiką.

Ertmės įdėklai– Nuimami įrankiniai plieniniai blokai, kuriuose yra tikroji klotuvo ertmės geometrija. Įdėklai nuleidžiami į išorinį rėmą ir užsifiksuoja. Keičiant trinkelių konstrukciją reikia tik naujų įdėklų, o ne naujo rėmo.

Šis atskyrimas keičia tuščiavidurių trinkelių gamybos ekonomiką. Išorinis rėmas perkamas vieną kartą. Įdėklai perkami pagal poreikį kiekvienam naujam klotuvo dizainui. Nutraukus klojimo stilių, išimami tik įdėklai. Išorinis rėmas toliau naudojamas.

Koks kokybiškas tuščiaviduris klotuvo įdėklas

Ertmės įdėklas lemia trinkelių kokybę. UNIK gamina įdėklus iš Cr12MoV arba 9CrSi legiruoto įrankių plieno. Šios klasės užtikrina kietumą, reikalingą atsparumui trinčiai nuo betono užpildų, kartu išlaikant atsparumą vibracijai sugerti.

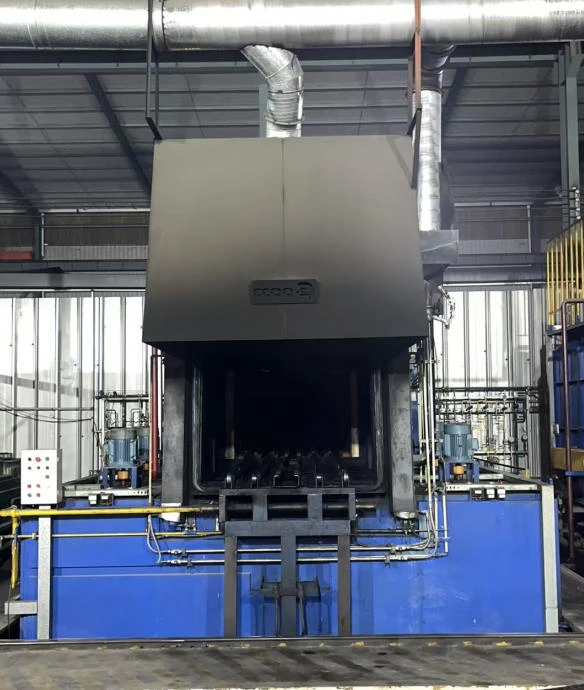

Paviršiaus kietumas:HRC59-62 po karbiuracijos terminio apdorojimo. Tai žymiai kietesnis nei standartinis konstrukcinis plienas, užtikrinantis atsparumą dilimui šimtus tūkstančių ciklų.

Matmenų tolerancija:±0,3 mm pagal ertmės matmenis. Tuščiaviduriams klotuvams reikia vienodo storio visose sienose. Skirtumas už šio diapazono sukuria silpnąsias vietas arba montavimo problemų.

Paviršiaus apdaila:Ra 1.6 arba geresnis. Lygus ertmės paviršius leidžia trinkelėms švariai išsiskirti be klijavimo. Nelygūs paviršiai vėluoja išardyti ir pažeisti kraštus.

Kampo spindulys:3-5 mm ant visų vidinių kampų. Aštrūs kampai sutelkia vibracijos įtampą ir įtrūkimus. Spinduliuoti kampai paskirsto įtampą ir pailgina įdėklo tarnavimo laiką.

Gamyba

Pristatymas

dirbtuvės

Procesas

Kinijos betoninių tuščiavidurių trinkelių trinkelių liejimo formos iš vienos paskirties{0}}įrankių tapo modulinėmis įdėklų sistemomis, kurios sumažina kapitalo investicijas 40–60 %. Išorinis rėmas perkamas vieną kartą ir tarnauja daugiau nei 200 000 ciklų. Ertminiai įdėklai perkami atskirai kiekvienai trinkelių konstrukcijai ir keičiami tik susidėvėjus. Šis metodas leidžia blokinėms gamykloms pasiūlyti kelis klojimo būdus nepadauginus įrankių sąnaudų.

Kinijos liejimo formų kokybės rodikliai apima sertifikuotas plieno rūšis (Cr12MoV arba 9CrSi), karbierinį terminį apdorojimą, pasiekiantį HRC59-62 paviršiaus kietumą, matmenų toleranciją ±0,3 mm, o paviršiaus apdailą Ra 1,6 ar geresnę. UNIK gamina šias formas Quanzhou mieste nuo 2010 m., eksportuodama į 28 šalis su dokumentuotais pristatymais į Šri Lanką (2025 m.) ir Keniją (2026 m.).

Pirkėjams pagrindiniai patikros veiksmai yra šie: reikalauti medžiagų sertifikatų, peržiūrėti terminio apdorojimo dokumentus, patvirtinti matmenų patikrinimo ataskaitas ir prieš užsakant patikrinti mašinos suderinamumą.
